Instalação em qualquer estação do ano, sem depender de temperatura, chuva ou umidade do solo.
A fundação em concreto segue uma lógica própria: locação, escavação, montagem de formas, armação, concretagem, cura e desforma — etapas que precisam acontecer nesta ordem, cada uma dependente da anterior. Em períodos de maior umidade, a cura por si só pode ditar o cronograma de toda a obra.
A construção industrializada, por sua vez, trabalha em paralelo: enquanto uma frente produz painéis, outra prepara instalações, outra organiza a logística de içamento. O gargalo deixou de ser a fabricação da estrutura — passou a ser o que prende essa estrutura ao solo.
Fundação em concreto
Parafuso de ancoragem
"O gargalo deixou de ser a fabricação. Passou a ser o que prende a estrutura ao solo."

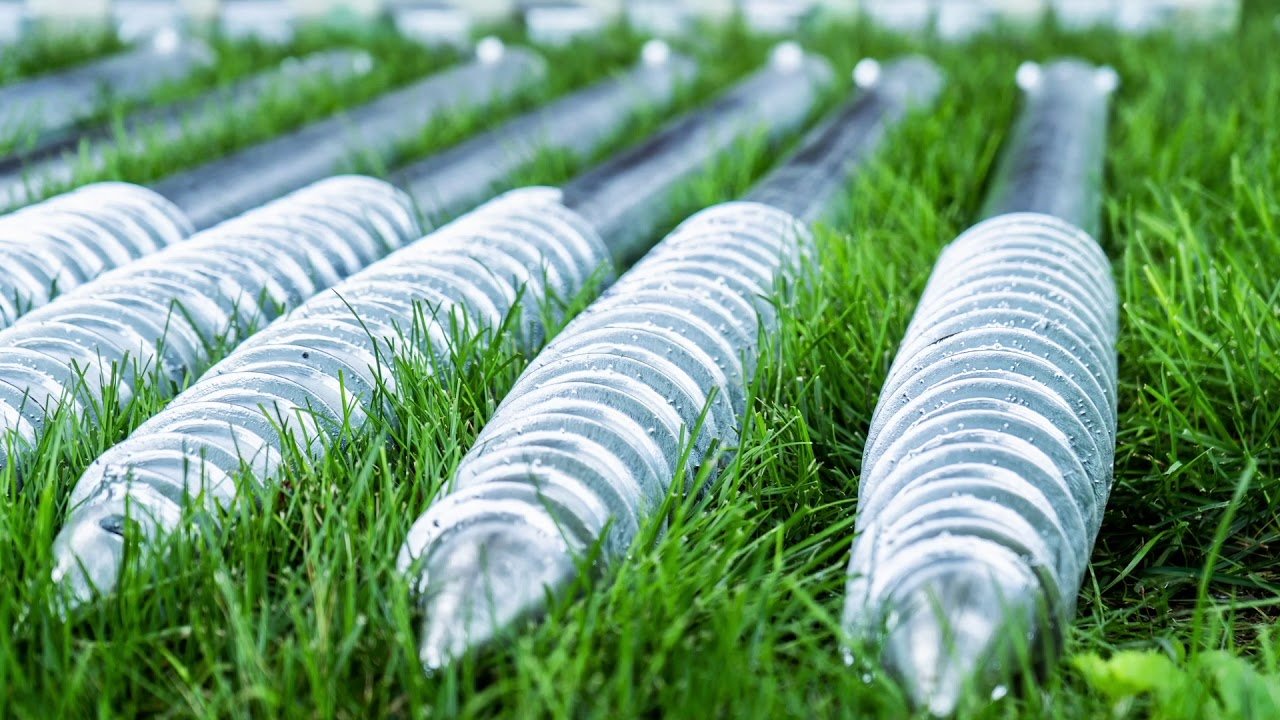

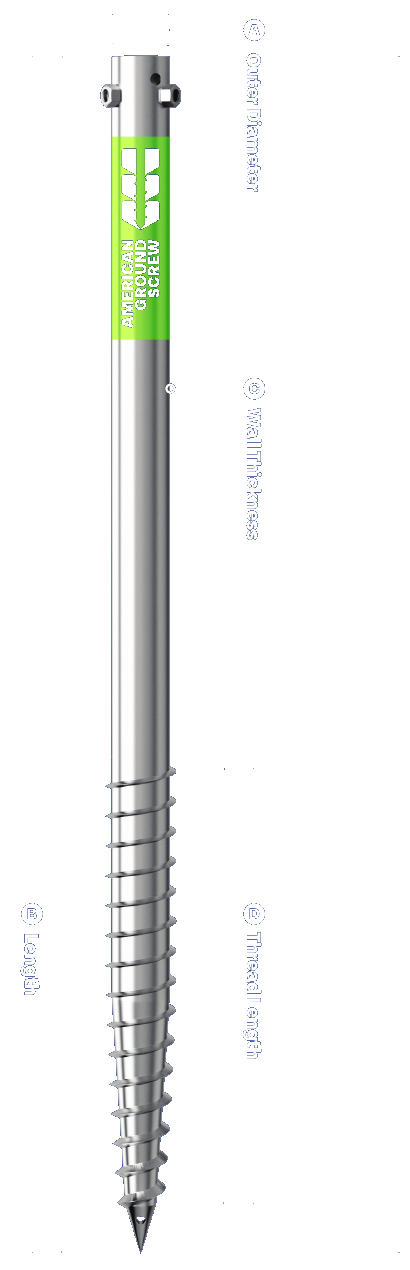

Ground Screw é um sistema de fundação por hélice contínua em aço, instalado por rotação diretamente no solo — sem escavação, sem concreto e sem cura. O parafuso combina um fuste tubular com uma hélice de avanço, terminando em uma ponta cônica de penetração; na extremidade superior, um flange recebe e transfere a carga da estrutura.
À medida que o parafuso avança girando, a hélice desloca e compacta o solo ao redor do fuste, formando uma zona de compactação que aumenta a capacidade de ancoragem em relação ao solo natural não perturbado.

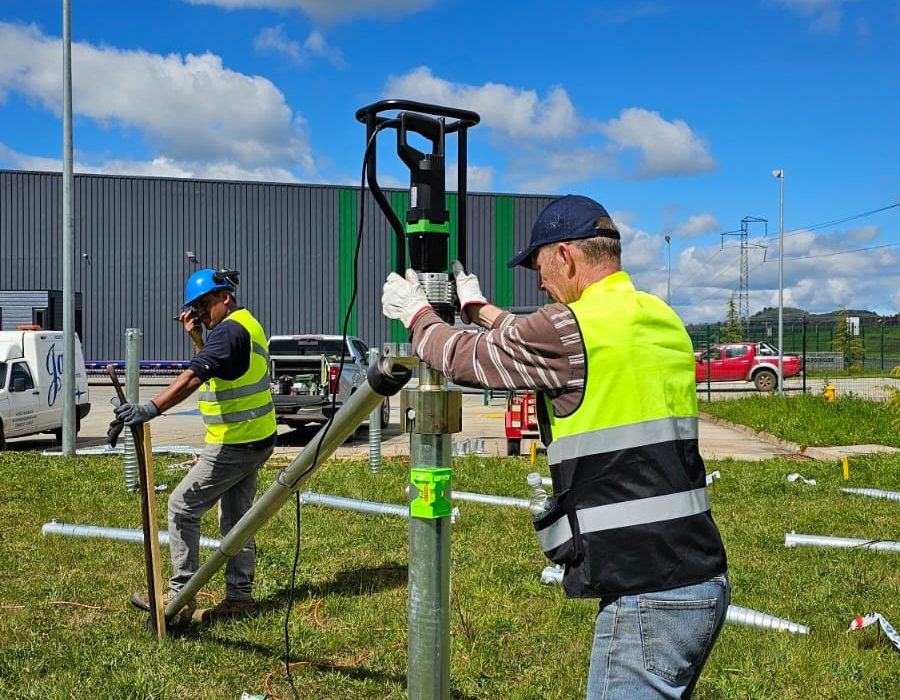

Instalação com driver elétrico portátil — obra Canada House Chile. Imagem de referência do fabricante.
Diferente de uma fundação em concreto, que resiste por massa e volume, o Ground Screw resiste por interação geométrica com o solo. A hélice contínua, ao avançar, desloca o material ao redor do fuste e o compacta contra as paredes da perfuração — criando uma zona de solo adensado que responde tanto a esforços de compressão quanto de tração axial.
A instalação segue uma sequência curta e repetível: locação e marcação dos pontos, alinhamento do parafuso na posição vertical, rotação em baixa velocidade e alto torque até a profundidade de projeto, verificação de prumo e fixação do elemento estrutural ao flange.
Por não depender de concreto, a instalação não impõe tempo de espera entre a fixação do parafuso e o carregamento da estrutura: o elemento está apto a receber carga assim que o flange é fixado.
Driver hidráulico
8.000 pés-lbs
Montado em equipamento compacto de obra. Indicado para lotes maiores de instalação.
Driver elétrico portátil
3.500 pés-lbs
Leve e manuseável. Atende instalações pontuais ou de acesso restrito.
Preparar, alinhar, construir.
01. Locação
Faça o levantamento do terreno e marque os pontos de instalação dos parafusos.

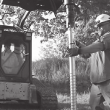

02. Instalação
Use equipamento de baixa velocidade e alto torque para instalar os parafusos.
03. Prumo
Use um nível magnético para garantir que os parafusos fiquem aprumados, especialmente nos primeiros 45–60 cm.
04. Fixação
Conecte diretamente a tubos ou a uma ampla variedade de materiais de construção usando flanges soldadas ou encaixáveis.
05. Construção
Os parafusos ficam prontos para receber carga assim que o flange é fixado.
Fotografias de processo — catálogo do fabricante American Ground Screw.
"Pronto para receber carga assim que o flange é fixado."
Instalação em qualquer estação do ano, sem depender de temperatura, chuva ou umidade do solo.
A estrutura pode ser montada logo após a instalação — zero tempo de cura, zero espera.
Sem escavação, sem concreto e sem remoção de entulho — canteiro pronto em horas, com mínima mobilização.
Driver elétrico portátil substitui equipamentos pesados de cravação ou hélice — logística reduzida.
Compatível com diferentes classificações de solo; pré-perfuração pontual disponível para camadas rochosas.
Aço estrutural recuperável ao final da vida útil — sem resíduo enterrado, sem passivo ambiental.
Light Steel Frame · Energia solar · Construção modular · Decks · Cercamentos · Sinalização · Galpões leves
Residencial
Decks
Construção modular
Solar — base fixa
Solar — tracker
Armazenamento de energia
Cercamentos
Cercamento perimetral
Sinalização
Iluminação
Imagens de referência do catálogo do fabricante American Ground Screw, exceto “construção modular” — foto real de obra SICLA.
O dimensionamento muda com a carga e o solo — a lógica de especificação é sempre a mesma.
O flange conecta a superestrutura ao parafuso, distribuindo carga axial e lateral sobre o fuste.
Imagens do catálogo American Ground Screw. Modelos além do 6 disponíveis sob consulta.
A capacidade de carga é definida por três variáveis: diâmetro do fuste, comprimento de embutimento e tipo de solo.
Compressão admissível
máximo — argila
Diâmetros disponíveis
no lote inicial SICLA
Comprimentos de embutimento
conforme projeto
Valores certificados pela ICC (ESR-4226) para argila arenosa e areia siltosa. Capacidade varia por solo e modelo — nossa engenharia especifica o conjunto ideal para o seu projeto. tf = tonelada-força.
Areia
Areia
Capacidade de referência mais conservadora — ensaiada e documentada pela ICC.
Argila
Argila
Maior capacidade de tração e compressão axial para o mesmo parafuso.
Rocha
Rocha
Pode exigir pré-perfuração pontual — intervenção mais estreita que outros sistemas de fundação profunda.
Fundação em concreto
Dependente do clima
Limpeza do canteiro
Pesquisa / locação no terreno
Escavação
Montagem de formas e armação
Concretagem
Cura
Remoção da forma
Limpeza do local
Construção da edificação
Parafuso de ancoragem
Independente do clima
Limpeza do canteiro
Pesquisa / locação no terreno
Escavação
Montagem de formas e armação
Instalação do parafuso
Cura
Remoção da forma
Limpeza do local
Construção da edificação
Etapas conforme material comparativo do fabricante. Sem comparação de prazo ou custo em números — dado ainda não validado pela SICLA em obra nacional.
A capacidade admissível varia por classificação de solo. O fabricante documenta valores de ensaio para areia siltosa e argila arenosa; em solo rochoso ou com pedregulho, a instalação pode exigir pré-perfuração pontual.
Não. O elemento está apto a receber carga assim que o flange é fixado, já que não há concreto ou tempo de cura envolvidos no processo.
Um driver de baixa rotação e alto torque — hidráulico (8.000 pés-lbs) ou elétrico portátil (3.500 pés-lbs), para instalações pontuais ou de acesso restrito.
O fabricante possui certificação ICC-ES (ESR-4226) e Declaração de Produto Ambiental (EPD) sob norma ASTM, além de certificação de produção ISO e EN.
Não. O primeiro lote inclui o Flange Modelo 6, nos diâmetros 76mm e 114mm. Outras geometrias podem ser avaliadas sob consulta.
O sistema é reciclável ao final da vida útil da estrutura; remoção e reaproveitamento devem ser avaliados caso a caso pela engenharia responsável.

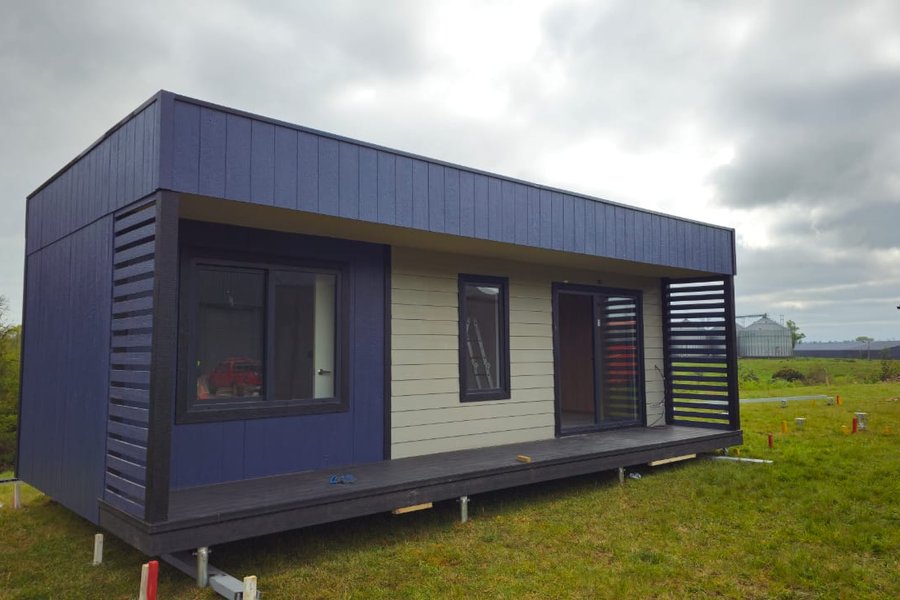

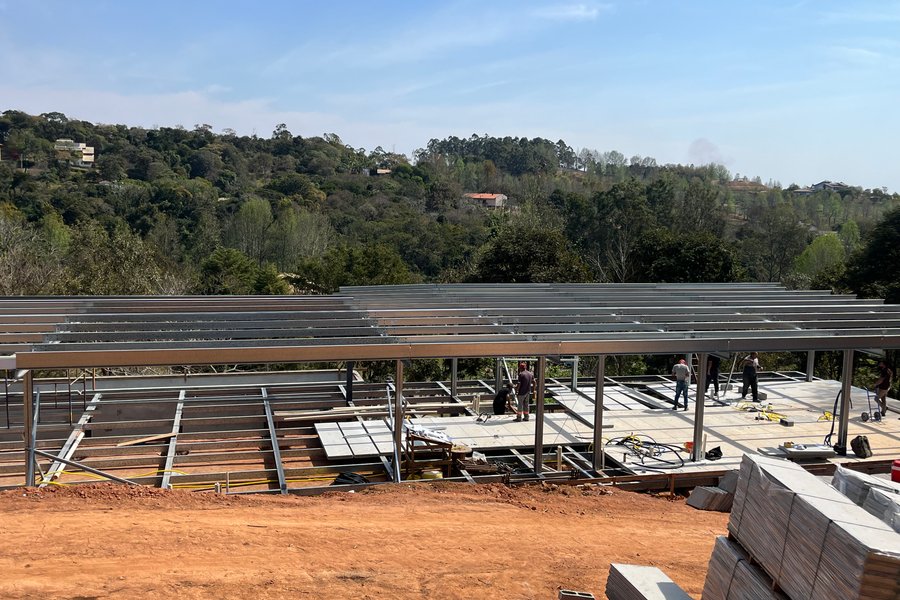

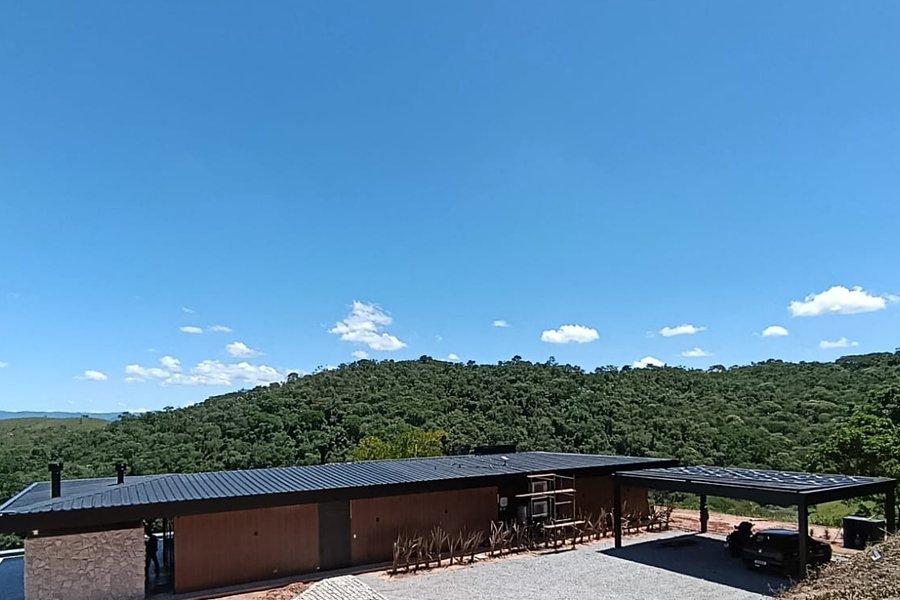

Projetos executados com parafuso de ancoragem em diferentes tipologias — steel frame residencial, habitação modular e obras sobre terreno com relevo. À medida que instalações próprias forem documentadas no Brasil, esta seção será atualizada com registros da SICLA.
Diâmetro, comprimento e flange dependem da carga estrutural e do tipo de solo. Nossa equipe de engenharia especifica o conjunto correto para o seu projeto — sem custo.

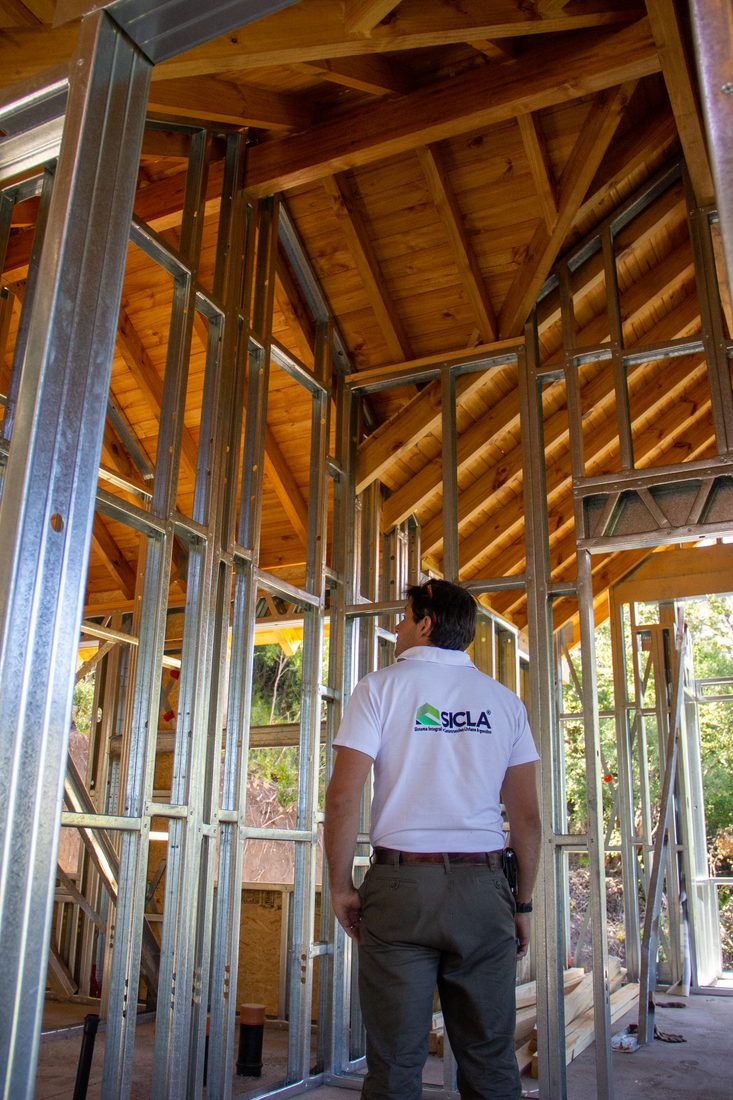

A SICLA distribui a linha Ground Screw a partir de uma posição pouco comum no mercado brasileiro: já opera como fabricante de estruturas em Light Steel Frame, o que significa lidar diariamente com a interface entre fundação e superestrutura leve — o mesmo problema técnico que o parafuso de ancoragem resolve.
A SICLA representa, no Brasil, a linha American Ground Screw — sistema com certificação ICC-ES (ESR-4226) e Declaração de Produto Ambiental sob norma ASTM.
